ETCS en el ferrocarril: qué es, cómo funciona y diferencias entre los niveles 1 y 2
ETCS es la parte de ERTMS que lleva la señalización y la protección automática del tren a la cabina. Esta guía explica sus componentes, cómo se transmiten las autorizaciones de movimiento y qué distingue los niveles 1 y 2.
ERTMS y ETCS: conceptos relacionados, pero no idénticos
La respuesta corta a qué es ETCS ferroviario es que se trata de un sistema de señalización en cabina que incorpora protección automática del tren. No equivale a la conducción automática del tren: pertenece al ámbito del control-mando y la protección de la marcha. Esta es la definición recogida por la Agencia Ferroviaria de la Unión Europea (ERA).
ETCS forma parte de ERTMS, siglas de European Rail Traffic Management System. ERA incluye dentro de ERTMS al propio ETCS, al sistema de comunicaciones GSM-R y a reglas de operación. Por ello, usar ambos acrónimos como si fueran sinónimos resulta impreciso: ERTMS es el marco más amplio y ETCS es uno de sus componentes.
Según ERA, la finalidad de ERTMS es asegurar la interoperabilidad de los sistemas ferroviarios nacionales. Esta finalidad no significa que ERTMS sustituya por sí solo todos los elementos de la explotación ferroviaria.
- ETCS: sistema de señalización en cabina con protección automática del tren.
- ERTMS: comprende ETCS, GSM-R y reglas operativas, según ERA.
- GSM-R: proporciona comunicaciones de voz entre maquinista y señalista, además de datos para ETCS.
- No confundir ETCS con conducción automática o ATO.
Los elementos que intervienen en la transmisión con eurobalizas

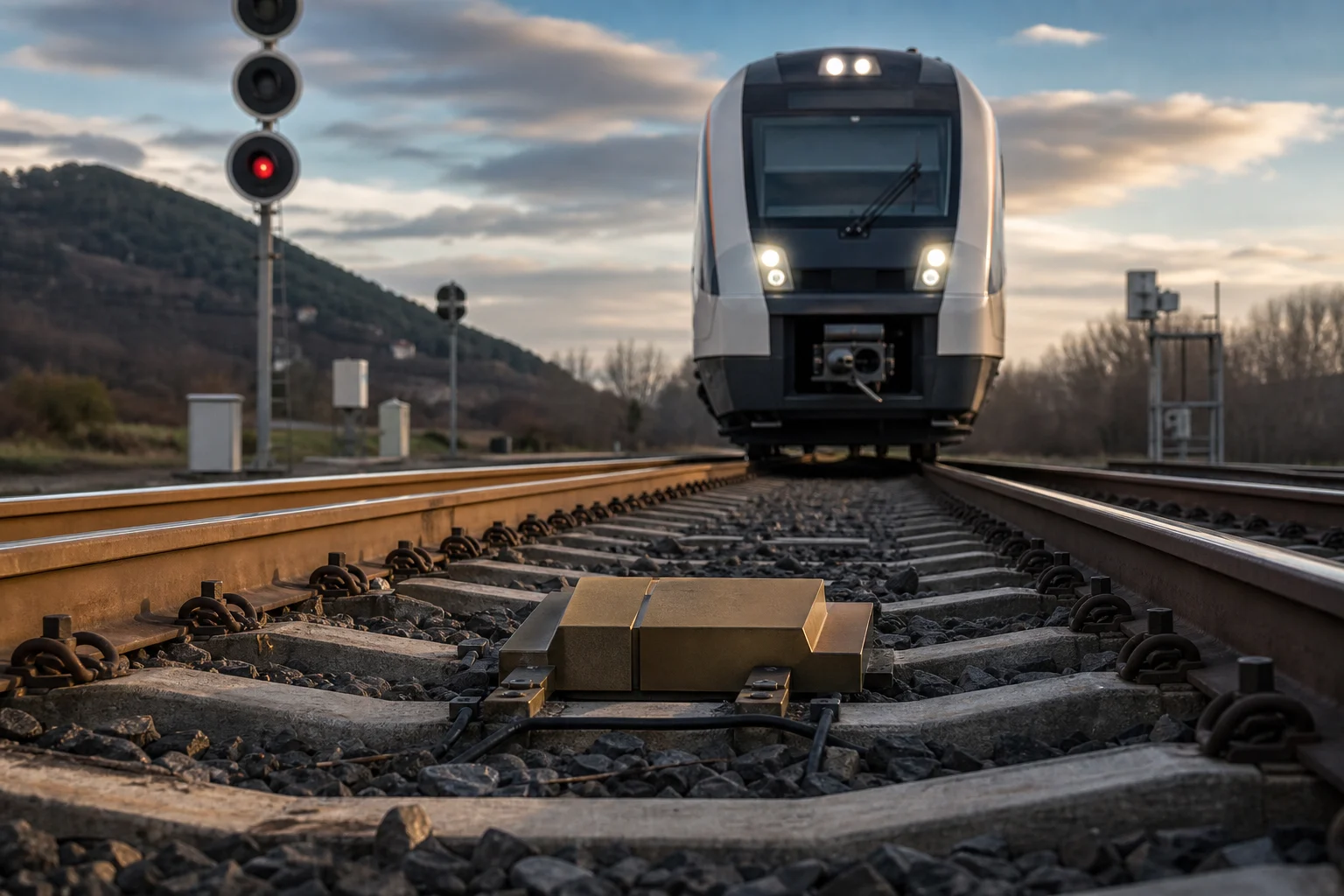

Las eurobalizas son un medio de transmisión puntual. La especificación Eurobalise de ERA y UNISIG indica que la información se intercambia cuando la unidad de antena embarcada pasa sobre una baliza o permanece situada sobre ella.
La zona física de intercambio está limitada aproximadamente a un metro por baliza. Por ello, no es correcto describir las eurobalizas como un sistema de comunicación continua a lo largo de toda la línea.

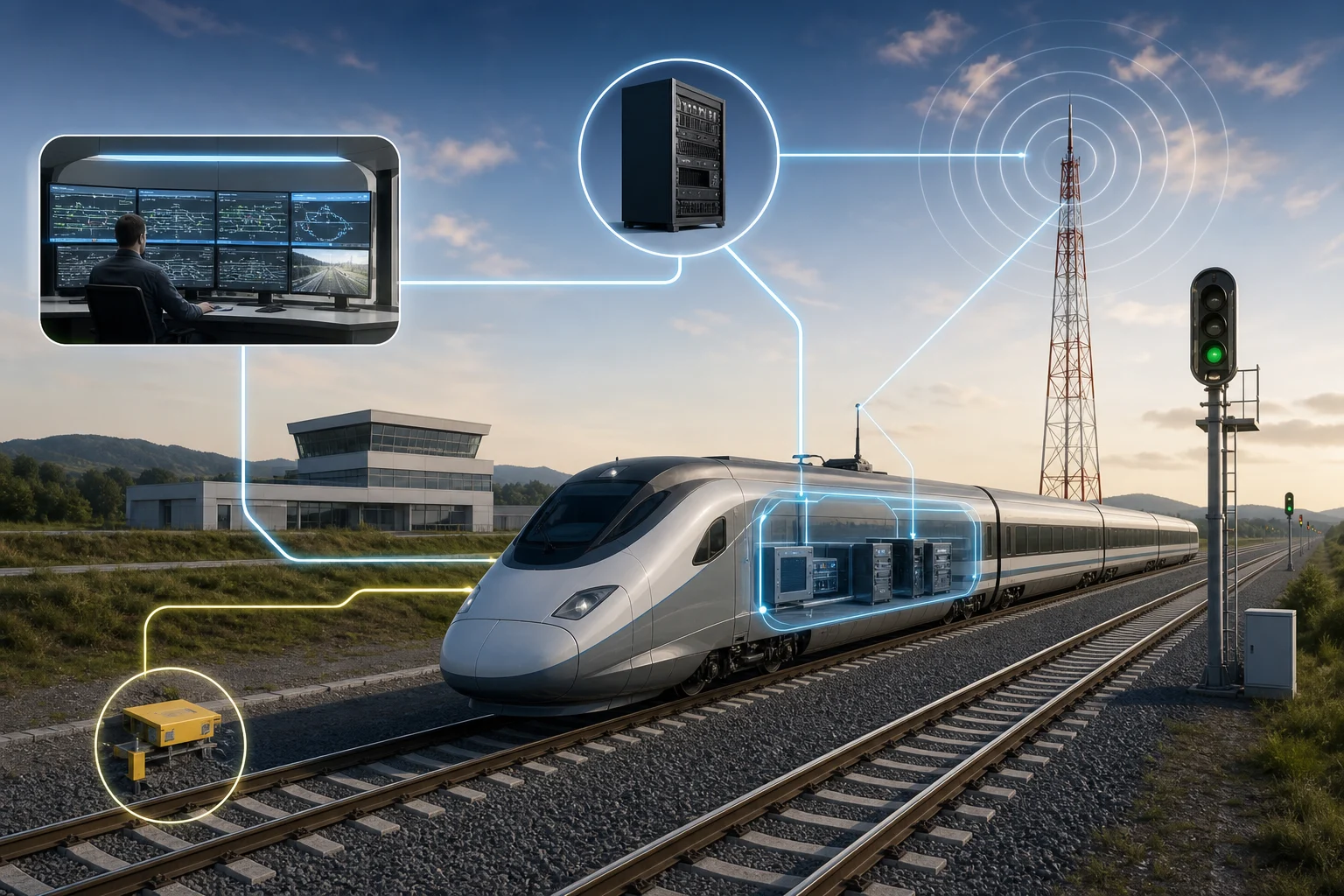

La arquitectura documentada de Eurobalise incluye la baliza instalada en vía y el equipo de transmisión embarcado, formado por la antena y la función BTM. En la infraestructura puede intervenir una LEU conectada con la señalización o con el enclavamiento.
- Eurobaliza: punto de transmisión entre vía y tren.
- Antena y función BTM: elementos embarcados asociados a la transmisión con balizas.
- LEU: equipo de vía que puede estar conectado a señalización o enclavamiento.
- La transmisión con eurobalizas es puntual, no continua.
Qué sucede cuando llega una autorización de movimiento
En ETCS nivel 2, las autorizaciones de movimiento se transmiten por radio. La definición técnica de UNISIG también señala que la determinación de la posición del tren se apoya en medios convencionales.
La señalización en cabina y la transmisión por radio no implican por sí mismas conducción automática. Tampoco permiten concluir, sin documentación específica de la instalación, qué elementos de vía o de explotación se emplean en cada línea.
En la red de Adif, la documentación sobre ERTMS nivel 2 contempla claves de autenticación entre entidades ETCS identificadas como RBC y OBU, además de una clave de sesión para verificar la integridad de los mensajes intercambiados. Estas referencias describen elementos de esa arquitectura técnica.
- Nivel 2: las autorizaciones de movimiento se transmiten por radio.
- La posición del tren se determina mediante medios convencionales, según la definición técnica del nivel 2.
- La documentación de Adif sobre nivel 2 identifica entidades ETCS como RBC y OBU.
- La señalización en cabina no equivale a conducción automática.
ETCS nivel 1: información puntual y señalización lateral
La documentación técnica de UNISIG define ETCS nivel 1 como una superposición sobre la señalización lateral convencional. Combinada con la definición general de ETCS de ERA, esta descripción permite entender que el nivel 1 incorpora señalización en cabina y protección automática del tren dentro de una configuración superpuesta a la señalización lateral convencional.
La comunicación vía-tren en nivel 1 puede proporcionarse mediante Eurobalise y, según la instalación, mediante radio infill o Euroloop. Las eurobalizas aportan información en puntos concretos.
Euroloop se define en la especificación técnica como un sistema de transmisión semicontinua e intermitente mediante un cable radiante junto a la vía. No equivale a una red de radio móvil convencional.
- Nivel 1: superposición sobre señalización lateral convencional, según UNISIG.
- Eurobalise: transmisión puntual cuando el tren pasa sobre la baliza.
- Radio infill y Euroloop: opciones documentadas para la comunicación vía-tren en nivel 1.
- Euroloop: cable radiante con transmisión semicontinua e intermitente.
ETCS nivel 2: radio y diferencias que sí importan
En ETCS nivel 2, las autorizaciones de movimiento se transmiten por radio y la posición del tren se determina con medios convencionales. Esta es la descripción recogida por el glosario técnico ETCS de UNISIG.
ERA identifica GSM-R como la tecnología que proporciona datos para ETCS y comunicaciones de voz entre maquinista y señalista dentro de ERTMS. Esta función general no permite determinar por sí sola la solución de comunicaciones de una instalación concreta.
La diferencia documentada entre los niveles 1 y 2 está en la comunicación vía-tren descrita por las especificaciones: el nivel 1 puede utilizar Eurobalise, radio infill o Euroloop; el nivel 2 transmite por radio las autorizaciones de movimiento. No deben inferirse prestaciones concretas únicamente a partir de la denominación del nivel.
- Nivel 1: puede emplear Eurobalise, radio infill o Euroloop para la comunicación vía-tren.
- Nivel 2: las autorizaciones de movimiento se envían por radio.
- Nivel 2: la posición del tren se determina con medios convencionales.
- GSM-R proporciona datos para ETCS y comunicaciones de voz entre maquinista y señalista.
- El nivel ETCS no basta por sí solo para describir una instalación concreta.
ETCS, ASFA y cómo leer anuncios de implantación en España
En España, ETCS no debe presentarse como un simple sustituto universal de ASFA. Adif define ASFA como un sistema de transmisión puntual a cabina de los aspectos de las señales, que puede ordenar el frenado automático de urgencia si el maquinista no actúa conforme a la información recibida. ETCS y ASFA responden a definiciones y arquitecturas distintas.
La normativa española de material rodante exige demostrar el cumplimiento de la interfaz entre equipos ERTMS/ETCS y ASFA digital, así como de las transiciones dinámicas cuando son obligatorias. Por tanto, la coexistencia entre ambos sistemas no debe describirse como una mera elección del maquinista durante el viaje.
Al leer un anuncio sobre una implantación, conviene identificar el nivel ETCS y el tramo al que se refiere. También debe distinguirse entre una tecnología anunciada y una instalación cuya autorización de puesta en servicio esté documentada. ERA encuadra la aprobación de ERTMS en vía dentro del expediente de autorización de puesta en servicio del subsistema de control-mando y señalización de vía.
- Compruebe el nivel: nivel 1 y nivel 2 no describen la misma comunicación vía-tren.
- Identifique el tramo concreto al que se refiere el anuncio.
- Busque referencias a radio, eurobalizas, Euroloop o radio infill según el caso.
- Verifique cómo se documentan las transiciones con ASFA u otros sistemas nacionales.
- Diferencie anuncio, obras, pruebas y autorización de puesta en servicio.
- La autorización de puesta en servicio de ERTMS en vía forma parte del expediente aplicable al subsistema de control-mando y señalización.
¿Qué es ETCS en el ferrocarril?
ETCS es un sistema de señalización en cabina que incorpora protección automática del tren. Según ERA, forma parte de ERTMS junto con GSM-R y reglas de operación.
¿ERTMS y ETCS son lo mismo?
No exactamente. ERA describe ERTMS como un marco que comprende ETCS, GSM-R y reglas de operación. ETCS es uno de sus componentes.
¿Cuál es la diferencia principal entre ETCS nivel 1 y nivel 2?
El nivel 1 se define como una superposición sobre señalización lateral convencional y puede usar Eurobalise, radio infill o Euroloop para la comunicación vía-tren. El nivel 2 transmite por radio las autorizaciones de movimiento y usa medios convencionales para determinar la posición del tren.
¿ETCS sustituye siempre a ASFA en España?
No debe entenderse así. Adif define ASFA y ETCS de forma distinta, y la normativa española exige demostrar las interfaces entre ERTMS/ETCS y ASFA digital, además de las transiciones dinámicas cuando sean obligatorias.
¿Un anuncio de ETCS en vía equivale a autorización de puesta en servicio?
No necesariamente. ERA indica que la aprobación de ERTMS en vía se integra en el expediente de autorización de puesta en servicio del subsistema de control-mando y señalización de vía.
